PCB電路板加工技術

PCB成型機

東台精機TRM & DCRM系列成型機,為了高負荷的成型作業,機體與主要零件皆採用安定性極佳的鑄鐵材質製作,對震動的抑制良好,加工精度穩定;TRM系列可配合不同生產特性提供三種工作台選擇,包含頂PIN式、TWO PIN式及真空吸盤式,並可搭配高精度CCD檢測系統補正θ值與脹縮量;本機型的主軸轉速可以達到80,000 rpm,可搭配刀具雷射量測系統、光纖斷針偵測系統及刀具容量最大200支的刀具自動交換系統;壓力腳具高信賴性與高集塵性,提升了加工精度;SIEB & MEYER控制器具有優異的人機介面,操作簡單。

刀盤

雷射量測

SEIB & MEYER 控制器

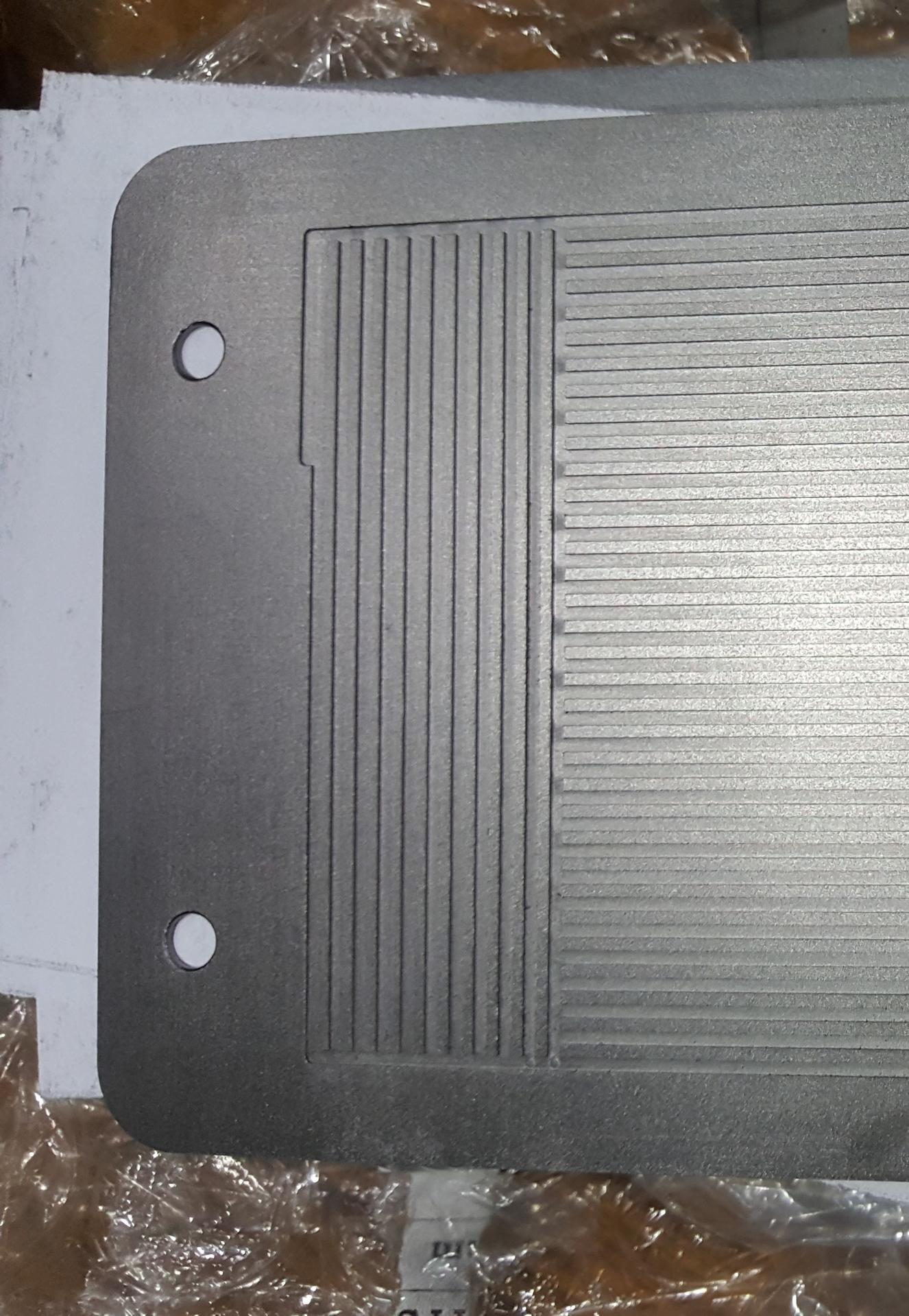

深度控制成型加工

有別於一般傳統成型加工機,東台DCRM系列成型機搭載深度規單元。深度規探針在探測表面後可得到工作區的曲面狀況;再與主軸測針的Z軸高度值,做加減,即可知Z軸下撈的高度並進行控制。為有深度控制需求的客戶,提供更精準的深度控制方案。

Mapping曲面狀況

殘厚控制

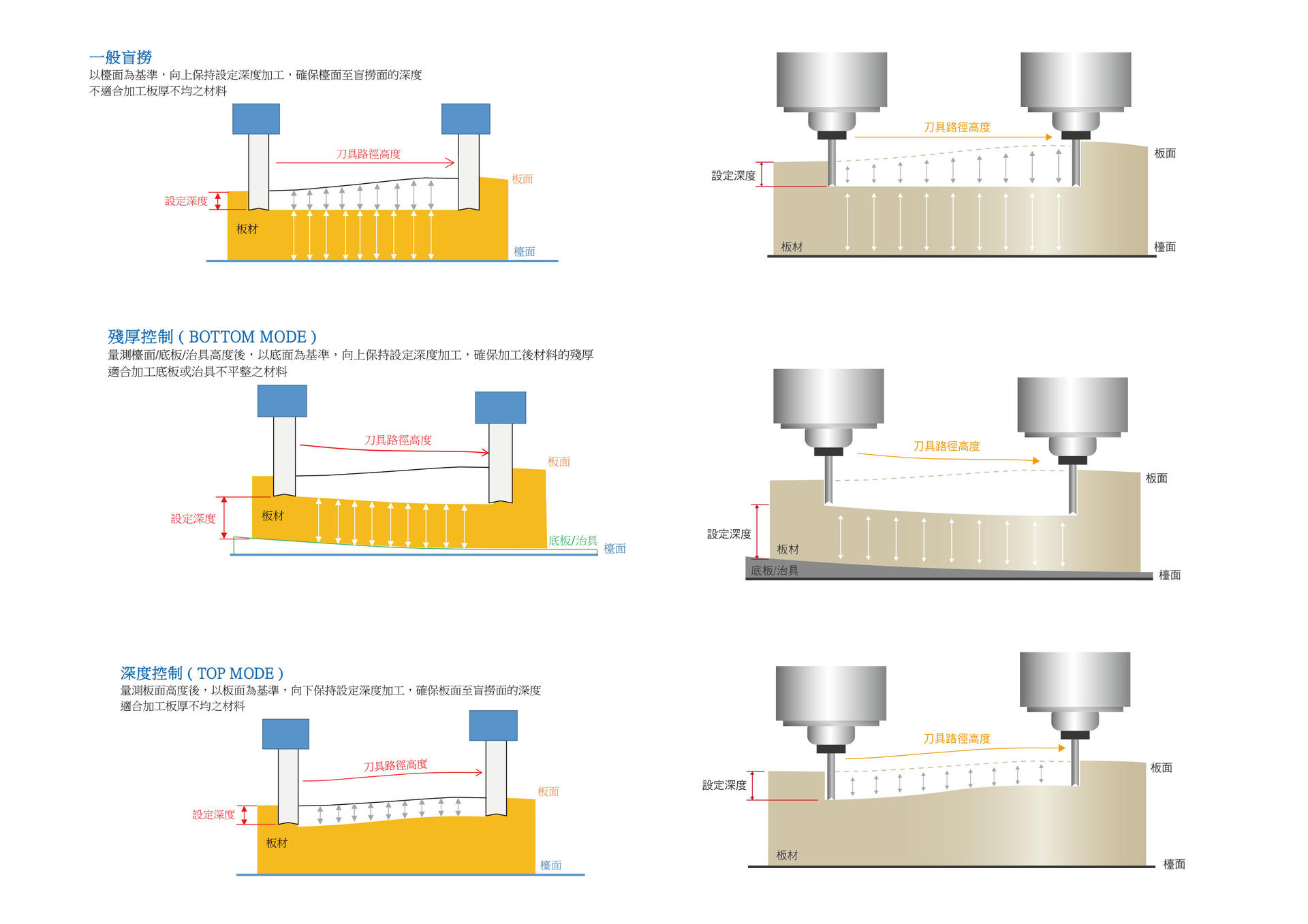

陣列式的探測整區電木板的平面度,控制器建構一個虛擬曲面,設定”殘厚值”往上撈,刀具依”曲面高度”進行深度撈作業。

陣列式探測

虛擬曲面

殘厚控制模式

深度控制

放置工件後,讀取程式”下刀點”,自動量測工件表面,設定”深度”從上往下撈。

自動量測

深度控制模式
