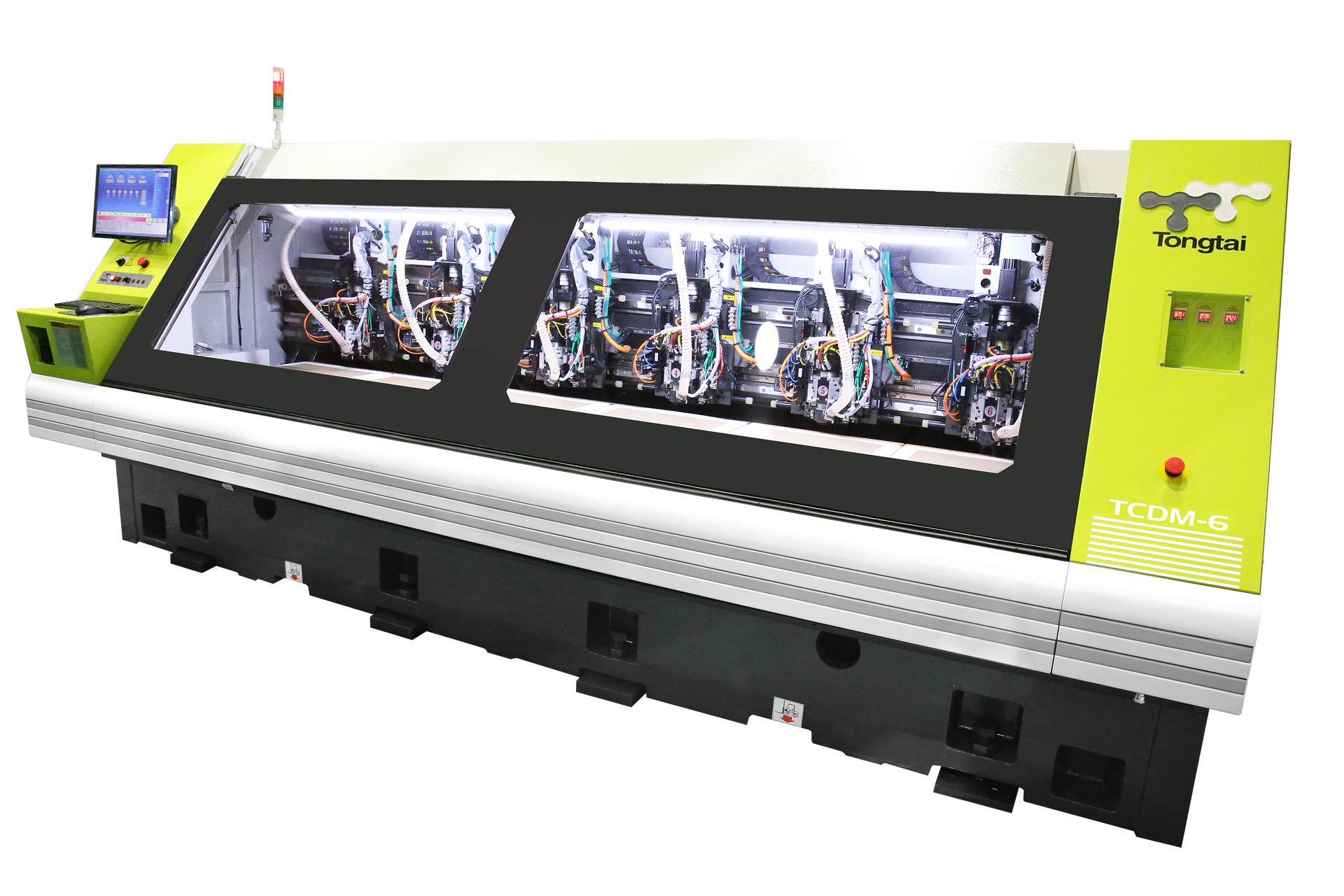

1. TCDMシリーズはx、y、z各軸独立制御を採用し、CCD補正機能を応用して、基板の歪みと伸縮を補正します。
2. X 、Y 軸はリニアモータと高精度のリニアスケールを採用。
3. 各軸CBD深さ補正機能により。
|
項目 |
ユニット |
TCDM-6 |
TCDM-4CL |
|
軸数 |
|
6 |
4 |
|
加工範囲 |
mm |
550x690 (22"x27") |
660x813 (26"x32") |
|
スピンドル回転数 |
rpm |
160,000/200,000/300,000/350,000 |
|
|
ツール容量 |
PC/Axis |
300 |
450 |
|
ツール径範囲 |
mm |
0.1~6.35 |
|
|
XY軸駆動システム |
|
リニアモーター |
|
|
Z軸駆動システム |
|
サーボモーター |
|
|
CCD |
|
全軸 |
|
|
制御装置 |
|
SIEB&MEYER CNC 84 (Opt. CNC 95) |
|
|
ツール折れ感知システム |
|
CBD |
|
|
プレッシャーフット |
|
スイング式 |
|
|
深さ制御モード |
|
CBD |
|
|
マシン寸法 |
mm |
4205x2180x1782 |
3500x2205x1782 |
|
マシン質量 |
Kgs |
10000 |
8500 |
|
空気消費量 |
L/min |
700 |
500 |
|
所要・最大所要電力 |
kVA |
20kVA (Avg. 16kVAチラー機二台) |
|
