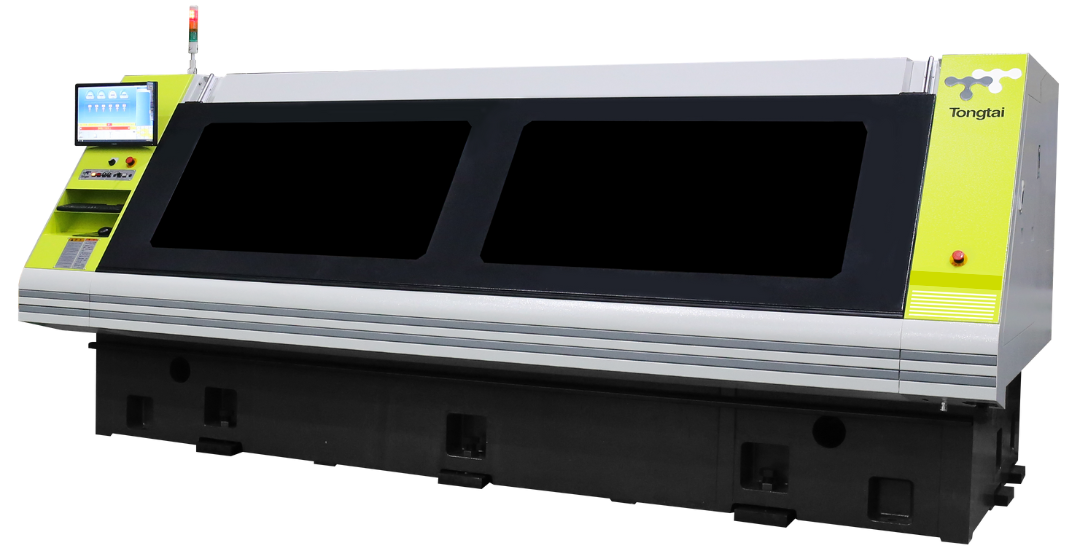

1. 東台のリニアモーターCNC穴あけ機(TDLシリーズ)はPCBの穴あけプロセスに対する精度の安定性と加工効率を高めます。
2. 高速化/高精度/高稼働率/メンテナンスしやすいの設計概念です
3. 軽量化テーブルの設計により位置決め時間が10%速く、加工効率が15~20%向上します。(東台条件で)
4. 駆動システムはリニアモーターを採用し、X/Y軸速度は最大80m/minに達します。
5. Z軸の高剛性、高精度設計、リニアガイド2本、慣性マッチングの最適化、加工効率を高める。
6. 機械両側に広いスペースがメンテナンス時の便利性を高めます。
|
項目 |
ユニット |
TDL-120BL |
TDL-220 |
TDL-220CL |
TDL-520BL |
TDL-620 |
TDL-620B |
TDL-620BL |
TDL-620CL |
TDL-620BX |
|
軸数 |
|
1 |
2 |
2 |
5 |
6 |
||||
|
加工範囲 |
mm |
660x813 (26"x32") |
555x690 (22"x27") |
660x813 (26"x32") |
660x813 (26"x32") |
555x690 (22"x27") |
635x762 (25"x30") |
635x813 (25"x32") |
660x813 (26"x32") |
630x1030 (25"x41") |
|
スピンドル回転数 |
rpm |
200,000 (Opt. 160,000/250,000/300,000/350,000) |
||||||||
|
ツール容量 |
PC/Axis |
400 |
300 |
450 |
300 |
450 |
450 |
450 |
350 |
|
|
ツール径範囲 |
mm |
0.1~6.35 |
||||||||
|
XY軸駆動システム |
|
リニアモーター |
||||||||
|
Z軸駆動システム |
|
サーボモーター |
||||||||
|
X軸・Y軸送り速度 |
m/min |
80 |
||||||||
|
Z軸送り速度 |
m/min |
30 |
||||||||
|
制御装置 |
|
SIEB&MEYER CNC 84 (Opt. CNC 95) |
||||||||
|
マシン寸法 |
mm |
1,671x2,230x1,758 |
2,081x2,180x1,758 |
2353x2300x1748 |
4321x2180x1767 |
4321x2180x1767 |
4800x2180x1767 |
4800x2205x1767 |
4956x2180x1767 |
4800x2730x1767 |
|
マシン質量 |
kgs |
3600 |
4500 |
5000 |
10000 |
10000 |
11000 |
11000 |
11800 |
13000 |
|
空気消費量 |
L/min |
150 |
300 |
700 |
||||||
|
所要・最大所要電力 |
kVA |
9kVA (Avg. 4kVA) |
20kVA (Avg. 12kVA) |
|||||||
