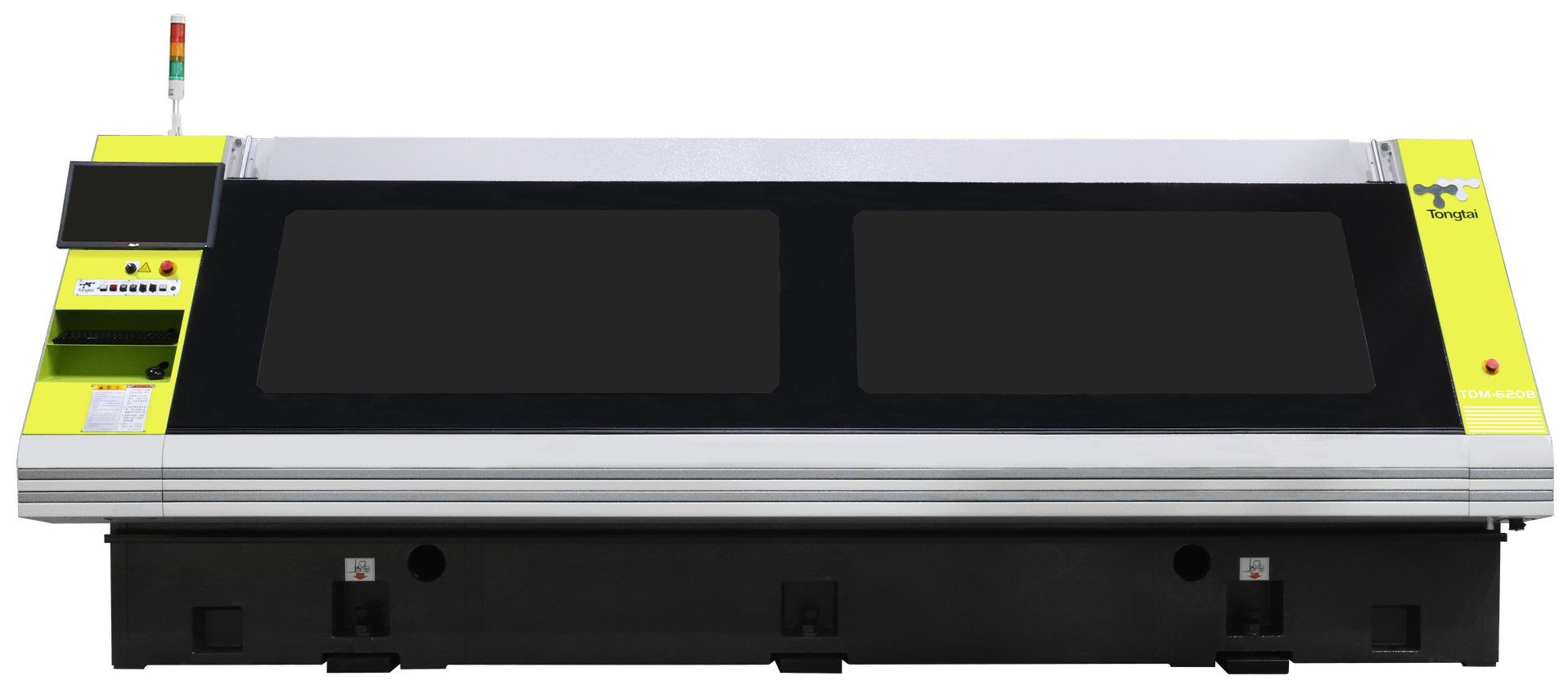

1. 東台のボールスクール-CNC穴あけ機(TDMシリーズ)は、高精度な加工能力を確保するため、高級な鋳鉄を一体成形で鋳造し、コンピュータ構造分析により、構造が最適化の設計を採用し、高鋼性、高吸振性、変形しにくい床を実現しました。
2. 高精度、高効率、高安定性。優れた品質でお客様の信頼を獲得して、GB15760-2004の認証を取得。機械の敷地面積を7%縮小し、工場の使用率を向上しました、機台の両側に広いスペースを修理やメンテナンスのため確保し、便利性を高めます。
3. 小径加工に最適:本体構造は高強度の金属アルミ鋳物で一体成形されており、特に小径加工に適しています。
4. 鋭敏で正確なツール折れ検知システム:ツール折れを検知すると即時に加工を停止或いは自動的にツールを交換して加工を継続します。
5. QICシステム:QICシステムは、穴あけ機の微小穴の安定性と高い加工精度を確保します。
|
項目 |
ユニット |
TDM-120 |
TDM-220 |
TDM-220B |
TDM-520 |
TDM-620 |
TDM-620B |
|
軸数 |
|
1 |
2 |
2 |
5 |
6 |
6 |
|
加工範囲 |
mm |
660x762 (26"x30") |
550x690 (22"x27") |
660x762 (26"x30") |
660x762 (26"x30") |
550x690 (22"x27") |
635x762 (25"x30'') |
|
スピンドル回転数 |
rpm |
200,000 (Opt. 160,000/180,000/250,000) |
|||||
|
ツール容量 |
PC/Axis |
400 |
300 |
400 |
400 |
300 |
350 |
|
ツール径範囲 |
mm |
0.1~6.35 |
|||||
|
XY軸駆動システム |
|
サーボモーター |
|||||
|
Z軸駆動システム |
|
サーボモーター |
|||||
|
X軸・Y軸送り速度 |
m/min |
50 |
|||||
|
Z軸送り速度 |
m/min |
30 |
|||||
|
制御装置 |
|
SIEB&MEYER CNC 84 (Opt. CNC 95) |
|||||
|
空気圧 |
kg/cm2 |
7 |
|||||
|
マシン寸法 |
mm |
1954x2230x1688 |
2354x2180x1688 |
2574x2230x1688 |
4574x2180x1688 |
4287x2180x1758 |
4771x2180x1758 |
|
マシン質量 |
kgs |
3400 |
4300 |
4700 |
9800 |
9000 |
11700 |
|
空気消費量 |
L/min |
150 |
300 |
300 |
600 |
700 |
700 |
|
所要・最大所要電力 |
kVA |
9kVA (Avg. 3kVA) |
9kVA (Avg. 4.5kVA) |
15kVA (Avg. 9kVA) |
15kVA (Avg. 9.5kVA) |
15kVA (Avg. 10kVA) |
|
