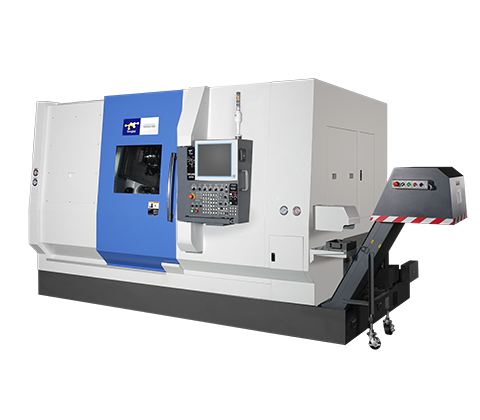

主軸、副主軸、3刃物台構成
部品は一度チャッキングすれば完成。旋削、フライス削り、さらにはオフセット加工などの複合加工も可能
棒材フィーダーまたはロボットなどの自動化プランで自動化加工を実現
3個のタレットで複数の加工処理が可能なため、加工時間が効果的に減少
| 項目 | TMT2000-T3Y2 |
| クリップ外径 | 8" inch |
| 棒材フィード能力 | Ø65 (Ø51) mm |
| X1/X2/X3軸ストローク | 230/205/230 mm |
| Y1/Y2/Y3軸ストローク | ±51/-/±51 mm |
| Z1/Z2/Z3/B軸ストローク | 440/600/440/680 mm |
| X/Y/Z/B軸早送り | 30/15/36/30 m/min |
| 主軸端面形状 | A2-6 |
| 主軸回転速度 | 4,500 (6,000) rpm |
| 主軸モーター | 18.5/15/11 kW |
| 副主軸クリップ外径 | 8" mm |
| 副主軸回転速度 | 6,000 rpm |
| 副主軸モーター | 18.5/11 kW |
| 最大ツール数 | 12 (16) x3 pc |
