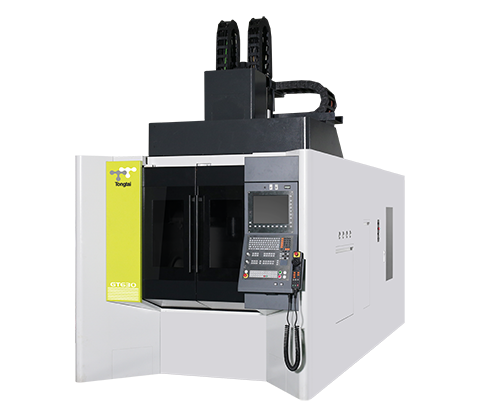

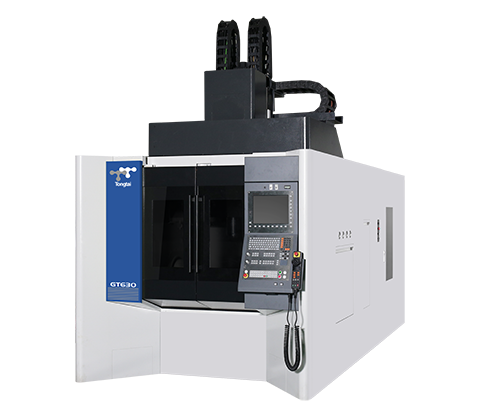

ホーム > 製品情報 > 切削加工設備 > 立型５軸マシニングセンタ > ガントリー式 > GT-630ホーム > 製品情報 > 切削加工設備 > 立型５軸マシニングセンタ > ガントリー式 > GT-630トラベリングコラム構造で、重心駆動を採用、動特性が大幅に向上
5軸同時加工で複雑な部品も完品加工
高剛性の閉ループ構造を採用
トラベリングコラム構造のため、ワーク重量が移動体へ与える影響無し
スピンドルはオイルエア潤滑システムを採用、低発熱、ロングライフを実現
A/C軸はDDモーターで駆動、高精度・高速回転を実現
| 項目 | GT-630 |
| テーブル寸法(LxW) | Ø630 mm |
| テーブル最大荷重 | 600 kg |
| X/Y/Z軸ストローク | 760/820/560 mm |
| A/C軸ストローク | +30°~-120°/±360° deg |
| X/Y/Z軸早送り | 48/48/48 m/min |
| A/C軸早送り | 50/100 rpm |
| 主軸テーパ部 | 7/24 Taper No.40 |
| 主軸回転速度 | 15000 (20000) rpm |
| 主軸モーター | 40/40 (18.5/11/7.5) (40/30) kW |
| 最大ツール数 | 32 (40) (64) pc |
